L'ordinateur a-t-il le sens du rythme et de la mélodie ?

Bertrand David
Gaël Richard

Télécom ParisTech



On le savait capable de jouer de la musique, il était même devenu un instrument à part entière en 20 ans de musiques électroniques. Mais l'ordinateur pouvait-il « écouter » de la musique ? Pouvait-il battre la mesure, reconnaître les notes, nommer les instruments ? Des chercheurs travaillent aujourd'hui pour doter les machines numériques de ces nouvelles possibilités.



Vous avez sans doute déjà échangé ou téléchargé des fichiers musicaux sur votre iPod ou votre ordinateur. Vous n’êtes pas les seuls ! Vous êtes même si nombreux qu’il est devenu impossible de conseiller chacun individuellement sur la toile ou de ranger manuellement chacun des morceaux avec ceux du même style par exemple. Mais la prochaine révolution de la recherche sur Internet tient probablement dans notre mode de communication avec la toile. Aujourd’hui de nature essentiellement textuelle -nous tapons du texte dans l’invite des moteurs de recherche- son avenir s’ouvre à un butinage électronique multimodal, faisant intervenir l’audio, l’image et la vidéo. C’est pourquoi, depuis maintenant une quinzaine d’années, un nouveau domaine de recherche a émergé, qui vise à doter l’ordinateur de capacités à analyser automatiquement la musique.

La musique organise une suite de sons pour créer des attentes, produire un sens émotionnel. Les ressorts sous-jacents sont multiples et font intervenir à la fois nos sens (audition), notre mémoire et notre cognition. Il serait probablement très ambitieux de s’attaquer à tous ces aspects et notre objectif, plus modeste, est d’essayer de reproduire au mieux, à l’aide d’algorithmes numériques, certaines des capacités humaines d’appréhension de la musique. Nous parlerons ici de deux dimensions de compréhension du message musical : celle de battre du pied, de danser ou de claquer des doigts en rythme avec un morceau et celle de reconnaître des notes, isolées ou simultanées.

Rythme et battue.
La position temporelle des évènements rythmiques et leur durée constituent le matériau de base de notre analyse du rythme. Sur une partition, ces deux éléments sont explicités : les codes du solfège traditionnel par exemple (noire, croche, blanche, soupir, etc…) permettent de les préciser de manière univoque. Une structuration usuelle de ce contenu rythmique d’une pièce musicale fait apparaître plusieurs niveaux de hiérarchie : la plus petite unité de durée séparant deux évènements consécutifs (tatum), le niveau de l’unité temporelle comme la noire par exemple, ou encore la battue (tactus) et un niveau plus élevé qui découpe le flux musical en segments comme la mesure. Ici nous allons nous limiter au niveau intermédiaire. Nous allons décrire les principes qui permettent de programmer l’ordinateur pour qu’il batte, synchronisé avec la musique.

Imaginons d’abord un cas simple, celui d’un tic-tac régulier (un métronome ou un claquement de main). Une fois enregistré à l’aide d’une carte son, le signal obtenu a la forme donné sur la figure suivante.



Dans ce cas, nous allons très simplement essayer de (1) détecter la position des évènements, (2) d’estimer leur régularité (fréquence ou période d’horloge) puis (3) de synchroniser notre propre battue —ici un bip généré par l’ordinateur— avec le signal d’origine.

Détection de la position des évènements.

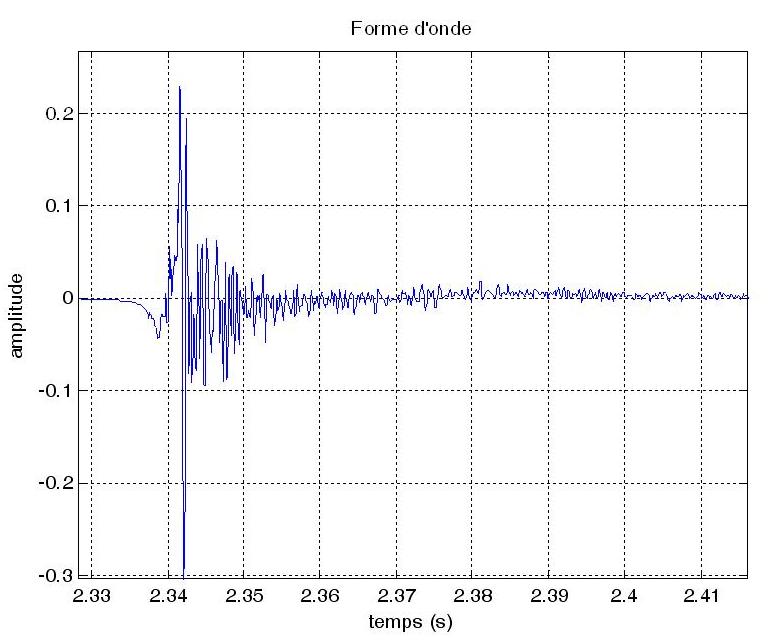

Regardons de plus près l’un des évènements qui sont ici des claquements de mains.


Nous voyons que la forme d’onde enregistrée par le micro présente une forte variabilité. Pour notre tâche seule nous importe l’allure générale, ce que nous appelons couramment l’enveloppe du signal, qui décrit les variations grossières de l’énergie du signal. Intuitivement : l’enveloppe monte quand le signal devient plus fort et décroît dans le cas contraire. En traitement du signal, nous savons concevoir des détecteurs d’enveloppe, capables de produire une telle enveloppe.

Comme vous pouvez le remarquer sur la figure précédente l’enveloppe que nous avons calculée suit bien les montées énergétiques mais mal les baisses d’énergie. Ceci n’est pas une erreur d’algorithme mais résulte d’une volonté délibérée de correspondre au fonctionnement de notre système auditif, qui réalise ce type d’intégration temporelle de l’énergie. On pourrait dire qu’après un bruit impulsionnel, notre oreille devient en quelque sorte moins sensible, pendant un court laps de temps, à une nouvelle sollicitation.

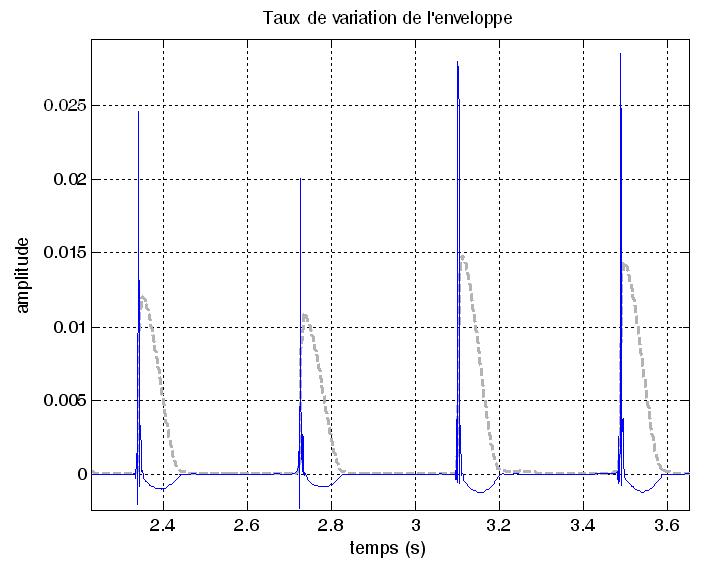

Pour détecter les fronts montants de cette enveloppe, qui sont précisément localisés à l’endroit du début des évènements, encore appelés attaques, on utilise une mesure du taux de variation de cette enveloppe. Ce taux va être grand quand l’enveloppe varie vite, c’est à dire au niveau des attaque et va être négatif lorsque l’enveloppe décroît.


C’est pourquoi nous ne conserverons que la partie positive. Le résultat, appliqué à l’ensemble de l’extrait, produit une courbe qui met en avant la position temporelle de début des évènements. Une telle courbe est appelée fonction de détection et son calcul permet d’apprécier la régularité temporelle du signal. Elle est représentée ci-dessous, en superposition de la forme d’onde originale.

Mesure de régularité.

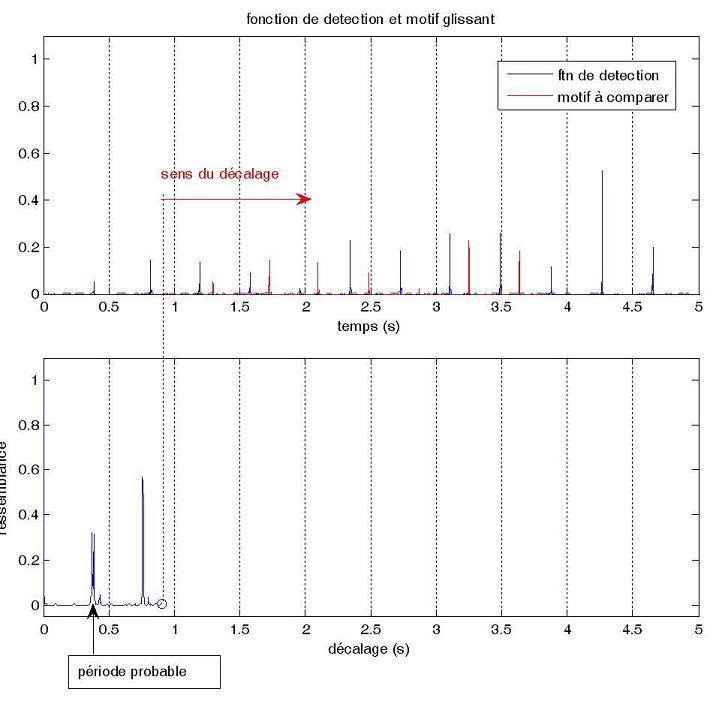

Pour connaître maintenant plus précisément la régularité nous allons devoir la mesurer. Ceci peut-être réalisé de plusieurs manières mais nous avons ici choisi d’utiliser une fonction d’autocorrélation qui mesure en quelque sorte, le taux de ressemblance d’un signal à lui-même lorsqu’on le décale. Lorsque le signal est périodique on comprend que ce taux est maximal pour un décalage égal à une (ou 2 ou 3 etc…) période. Une simple détection du premier pic maximum permet alors de trouver la période.


Ici on trouve un période probable autour de 0.4s soit une cadence de 60/0.4 = 150 battements par minutes (bpm).

Synchronisation avec une horloge synthétique.
Nous connaissons maintenant la cadence de notre battue et la dernière étape consiste à la synchroniser avec le signal. Pour cela nous allons comparer un train d’impulsion à la cadence trouvée de 150 bpm et la fonction de détection obtenue plus haut pour voir le moment où les deux sont le plus en phase. On calcule pour cela la fonction d’intercorrélation qui sera maximum à l’instant précis où cette mise en phase est la meilleure.

Cas d’un morceau de musique.
Passons maintenant à un cas plus compliqué, celui d’un morceau de musique. De nombreux instruments sont impliqués et les évènements peuvent être des bruits impulsionnels lorsque des instruments de percussion jouent ou sont des notes jouées par des instruments mélodiques (le piano, la trompette, le violon, etc…). La méthode précédente ne s’applique pas car dans de nombreux cas, les évènements se recouvrent et alors l’énergie des plus fort l’emporte alors que ce ne sont pas nécessairement les plus significatifs dans notre perception du rythme. La solution consiste alors à découper d’abord le signal en bandes de fréquence disjointes, comme par exemple grave/médiums/aiguës. Simplement ici on utilisera plus que 3 bandes en général.

Ensuite le traitement précédent est appliqué : détection d’enveloppe + mesure de régularité pour chacune des bandes. La régularité la plus marquée lorsqu’on considère l’ensemble des bandes sera prise comme résultat final. La mise en phase se fait par mise en phase du signal d’horloge et du morceau de musique.

Exemple : jazz (Brad Melhdau)

Transcription et mélodie.
De même que pour le rythme, les codes du solfège traditionnel permettent de représenter le contenu musical en termes de contenu harmonique et mélodique, c'est-à-dire de représenter les évènements musicaux sous forme de notes. Chaque note est caractérisée par sa hauteur qui peut être mesurée en Hertz (Hz) même si les musiciens associent plus facilement des noms (do, ré, mi,…) à ces hauteurs. On pense ici naturellement au La du diapason, souvent appelé « La 440 », qui effectivement correspond à un son dont la fréquence fondamentale est de 440 Hz. Les sons musicaux qui ont une hauteur sont périodiques et la hauteur perçue est, dans la majorité des cas, directement liée à cette période. Ainsi, pour mesurer ou estimer la hauteur d’une note il est essentiel de pouvoir estimer la période fondamentale (ou inversement fréquence fondamentale) de la note produite similairement à la mesure de période effectuée pour l’estimation du tempo :

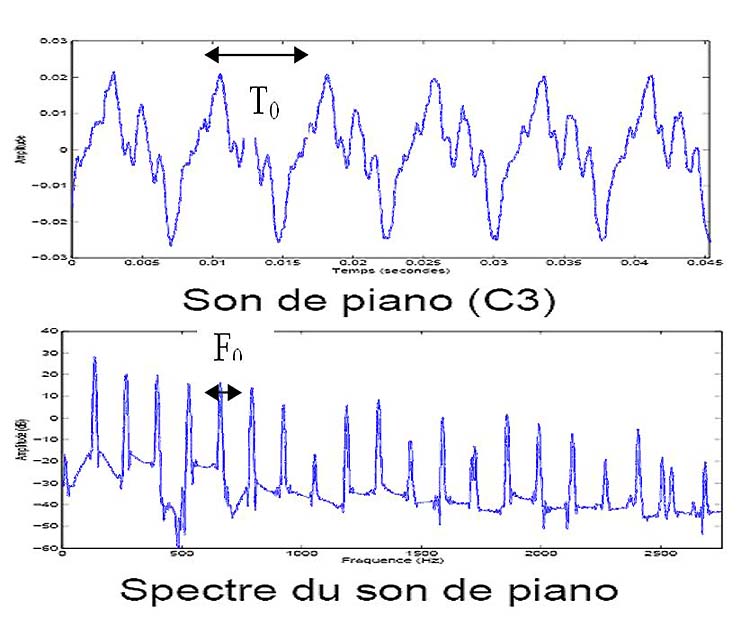

Figure : La période fondamentale est représentée par le temps T0. La fréquence fondamentale F0 (avec F0=1/T0) peut se mesurer de deux façon sur le spectre.


On peut mesurer la hauteur aussi bien en s’appuyant sur les propriétés temporelles du signal (par exemple grâce à son autocorrélation comme pour le rythme) ou de manière équivalente sur le spectre en remarquant que le son de hauteur 130 Hz aura des « pics » de fréquences (on parlera ici d’harmoniques) aux différents multiples de 130 Hz. On peut ainsi localiser la position du premier pic (correspondant à la fréquence fondamentale), mais comme celui-ci n’est pas toujours présent on pourra aussi mesurer l’écart moyen entre chaque pic. Les accordeurs électroniques que les musiciens connaissent bien fonctionnent suivent l’un de ces deux principes pour indiquer si la note produite est juste par rapport à sa hauteur théorique.

Le problème devient beaucoup plus difficile lorsqu’il y a plus d’une note…Le musicien exercé pourra pour déterminer quelles notes ont été jouées dans un accord en focalisant son attention sur chaque note à tour de rôle….en faisant cela, il fait une sorte de séparation des différentes voix (en traitement de signal on parle ici souvent de « séparation de sources »). C’est le principe de base que va essayer de suivre l’ordinateur : il va d’abord estimer la hauteur de la note prépondérante, puis soustraire cette note de l’accord et estimer la note suivante et ce processus sera répété tant qu’il reste des notes dans l’accord.
Les illustrations suivantes détaillent ces étapes sur un accord de 2 notes Do, Fa#.

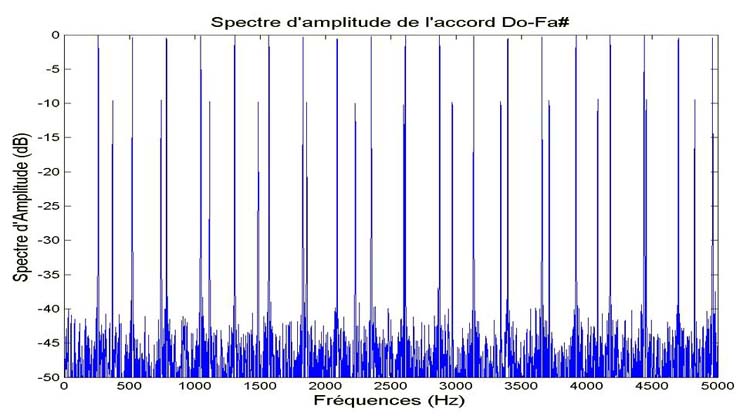

Figure : Spectre d’amplitude d’un accord de 2 sons synthétiques (notes do et Fa# avec un peu de bruit de fond.)

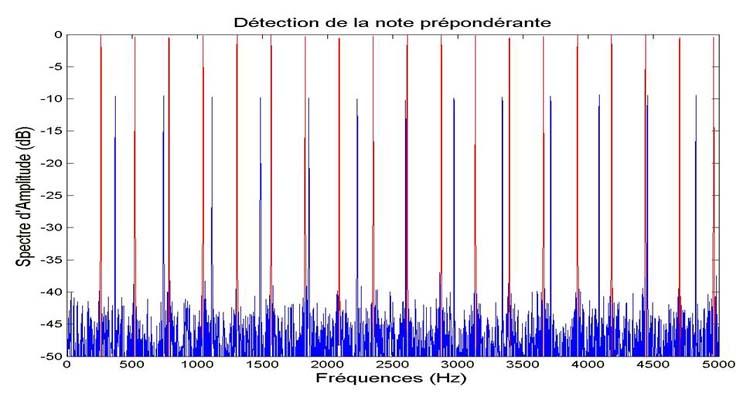

Figure : Détection de la note prépondérante (le do d’une fréquence fondamentale de 261 Hz). Les pics fréquentiels correspondant à cette note sont marqués en rouge.

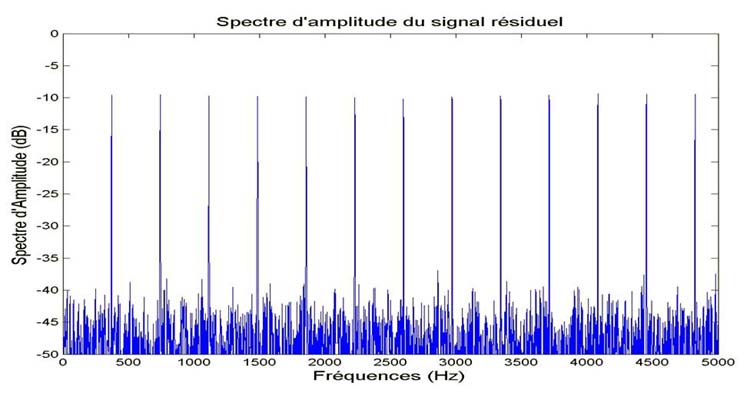

Figure : Spectre du son résiduel avec suppression du do

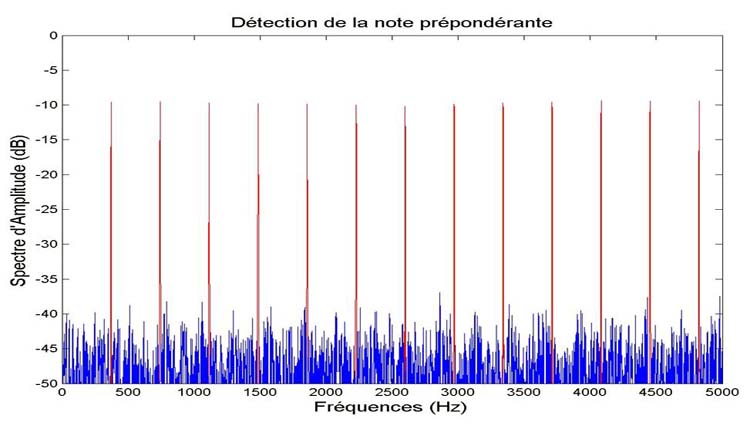

Figure : Détection de la note prépondérante (le Fa# d’une fréquence fondamentale de 371 Hz). Les pics fréquentiels correspondant à cette note sont marqués en rouge.

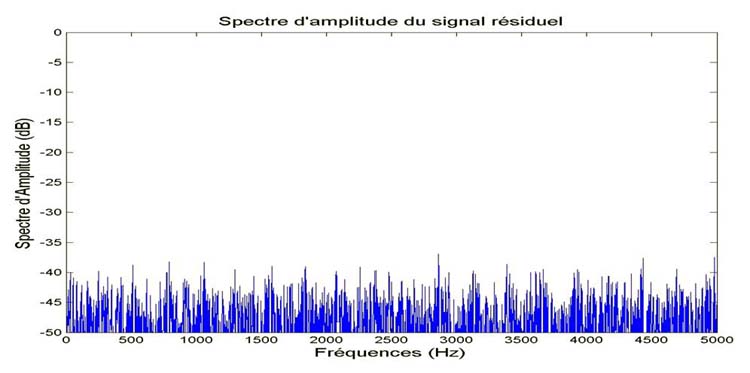

Figure : Spectre du son résiduel avec suppression du Fa# : il ne reste plus de notes

On peut maintenant faire une telle analyse en l’associant avec la détection du rythme sur tout un morceau. On obtiendra ainsi une forme de partition correspondant au morceau analysé sous la forme de « piano roll » à l’image des partitions de carton perforés des orgues de barbarie ou autres automatophones.

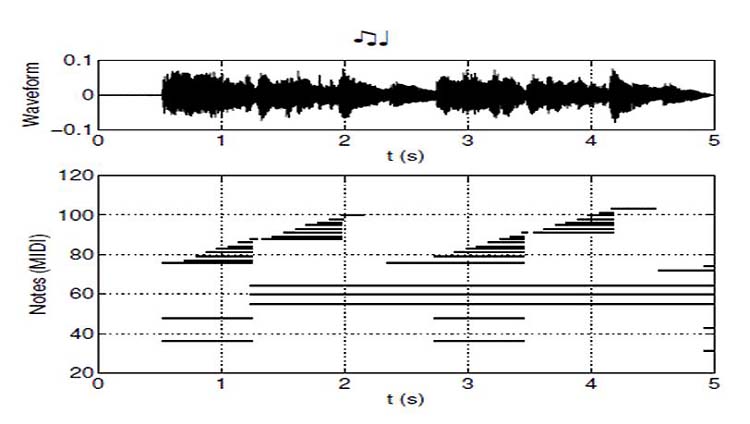

Figure : Image de piano roll : En haut, on reconnait la représentation temporelle du signal et en bas la représentation sous forme de «pianos roll » (ou cartons perforés). Chaque trait noir correspond à une note jouée pendant une durée proportionelle à la longueur du trait.

Il est possible de vouloir extraire ou connaître la succession des notes d’une des voix d’un enregistrement musical et ce en particulier celle qui correspond à la mélodie principale. En effet, la mélodie est souvent indissociable d’une œuvre et la connaissance de cette mélodie ouvre des perspective nombreuses d’utilisation par l’ordinateur : recherche de morceaux par chantonnement d’un bout de mélodie, contrôle des droits d’auteurs sur l’originalité d’une nouvelle mélodie, suppression de la mélodie pour la karaoké, etc…

Si l’humain a des facultés naturelles pour reconnaître une mélodie, l’ordinateur est encore limité mais comme on le verra il parvient dans certains cas à des résultats tout à fait intéressants. Pour y parvenir, l’ordinateur fera des suppositions sur les traits caractéristiques d’une mélodie : il supposera par exemple que les notes successives d’une mélodie ne sont jamais trop éloignées en fréquences les unes des autres ni trop différentes en énergie…L’ordinateur va ainsi traquer dans la succession des notes trouvées, la suite de notes parmi les plus énergétiques, qui correspondent à un timbre proche et qui forment une ligne mélodique souple.

Une fois les notes de la mélodie trouvées, il est alors possible de les supprimer du signal musical et de générer un accompagnement seul ou la voix seule autorisant d’innombrables possibilités de nouveau mixage (somme pondérée).

Pour écouter les sons correspondants et bien d’autres, se connecter à
http://www.tsi.enst.fr/~durrieu/en/icassp09/ (séparation de voix principale, thèse de J-L. Durrieu)

http://perso.telecom-paristech.fr/~emiya/ (transcription automatique de piano, thèse de V. Emiya)
